ما هي مفاتيح DIP؟

مفاتيح DIP هي مفاتيح إلكترونية يدوية صغيرة الحجم، ذات تصميم قياسي ثنائي الخطوط. تُركّب مباشرةً على لوحات الدوائر المطبوعة لضبط معلمات الأجهزة. في تصميم المعدات الصناعية وخزائن التحكم، تُعدّ مفاتيح DIP بديلاً أكثر استقرارًا وموثوقية من وصلات التوصيل التقليدية.

بخلاف أغطية التوصيل التي يسهل فقدانها أو وضعها في غير مكانها أثناء التوصيلات الكهربائية في الموقع، مفاتيح DIP توفر هذه التقنية إمكانية تكوين شبه دائم وبدون أدوات. فهي تُبسط عملية إعداد الأجهزة وتقلل بشكل فعال من الأعطال الخفية في التشغيل طويل الأمد للمعدات، ولهذا السبب تُستخدم على نطاق واسع في التحكم الصناعي وتصميم الأجهزة الإلكترونية.

ثلاثة أنواع شائعة من مفاتيح DIP الصناعية

تتناسب هياكل مفاتيح DIP المختلفة مع مواقع تركيب لوحات الدوائر المطبوعة المختلفة وسيناريوهات التشغيل في الموقع. توفر الشركات المصنعة المحترفة ثلاثة أنماط رئيسية لتتناسب مع تصميمات هياكل وتخطيطات المعدات المتنوعة:

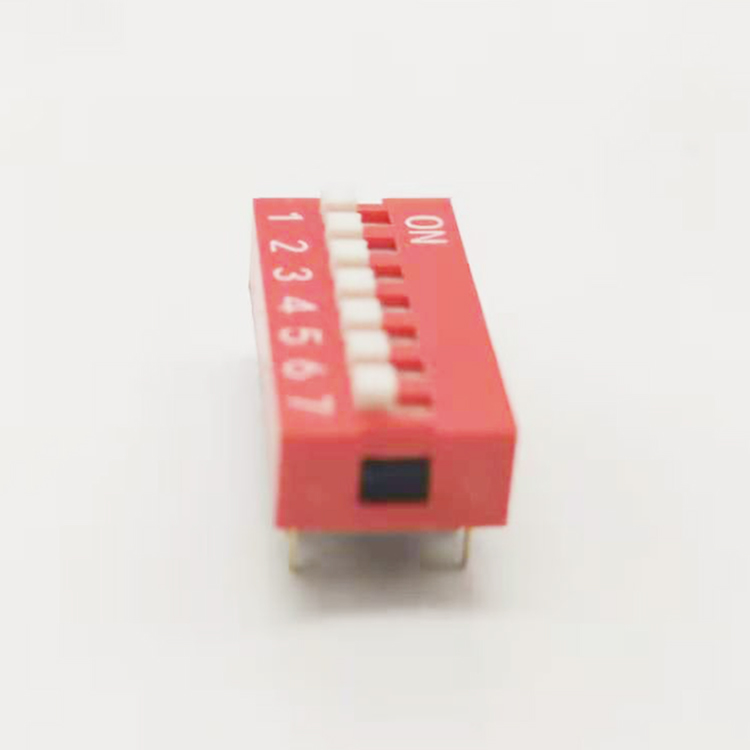

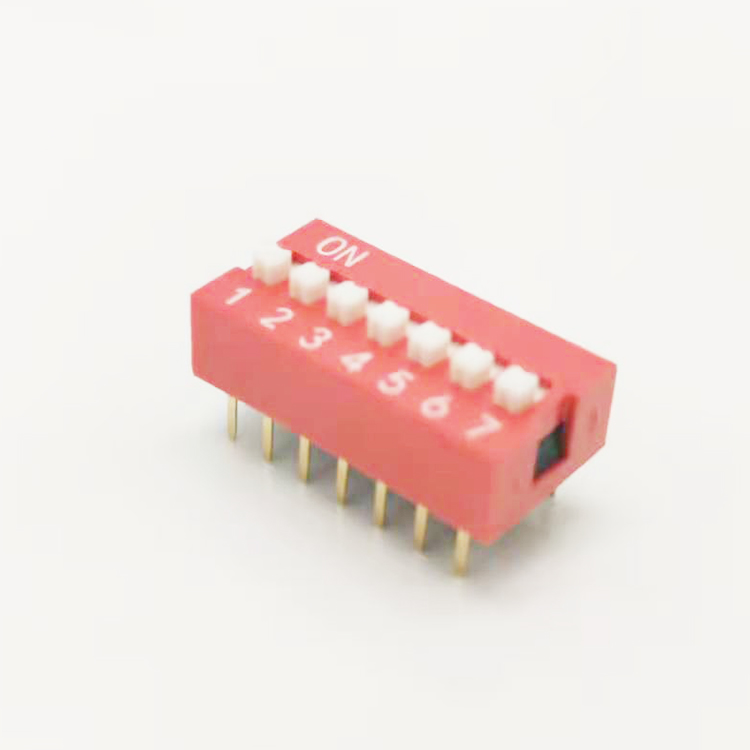

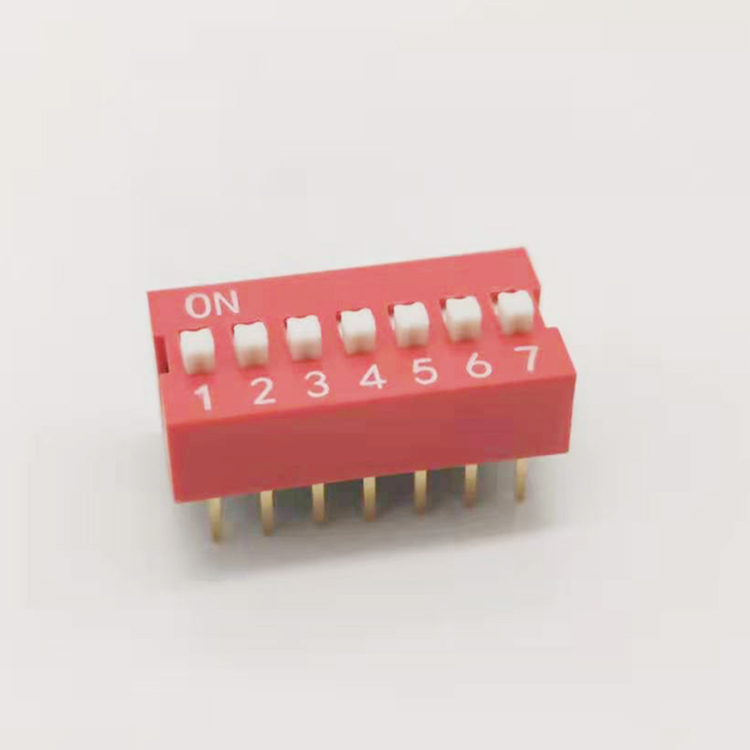

1. مفتاح DIP من النوع المنزلق

هذا هو مفتاح DIP الأكثر استخدامًا في المشاريع الصناعية. يقوم المهندسون بتحريك منزلق صغير في الأعلى ذهابًا وإيابًا لتشغيل الدوائر أو إيقافها.

يتميز بهيكل متين مع مؤشر مرئي واضح لحالة التشغيل/الإيقاف. يمكن لفنيي الصيانة الميدانيين التحقق بسرعة من حالات التكوين بنظرة سريعة دون الحاجة إلى أدوات اختبار احترافية، مما يجعله مثاليًا لتصميمات لوحات الدوائر المطبوعة التقليدية المثبتة على السطح.

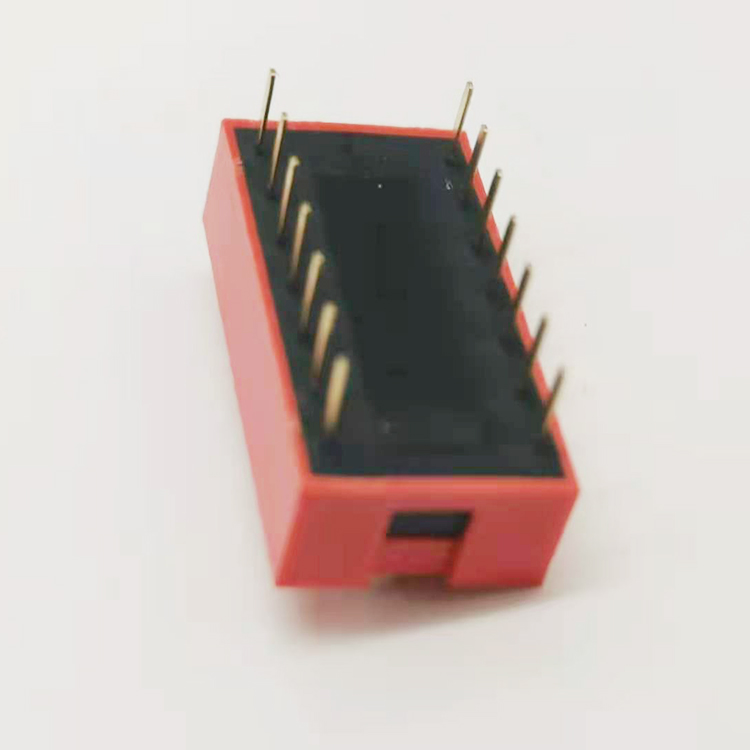

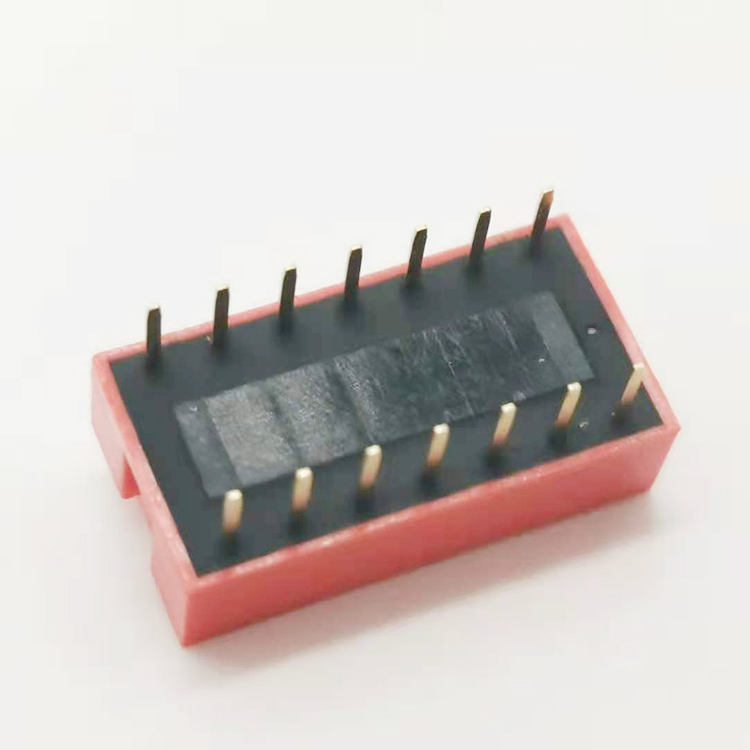

2. مفتاح DIP من نوع البيانو

تتميز مفاتيح DIP المصممة على غرار مفاتيح البيانو بوجود أزرار جانبية بدلاً من أزرار التمرير العلوية، على غرار مفاتيح البيانو. يحل هذا التصميم الهيكلي مشكلة شائعة في التركيب في الموقع.

عندما تُركّب لوحات الدوائر المطبوعة على حافة المعدات أو تكون محدودة بصناديق الأجهزة الضيقة، يصبح التشغيل من الأعلى مستحيلاً. تسمح مفاتيح البيانو بالتشغيل من الجانب، مما يجعلها تتكيف تماماً مع تصميمات لوحات الدوائر المطبوعة المثبتة على الحافة ذات المساحة المحدودة.

3. مفتاح DIP دوار

تتخلى مفاتيح DIP الدوارة عن المنزلقات المستقلة التقليدية. فهي تعتمد على قرص دوار صغير يتوافق مع قيم سداسية عشرية أو ثنائية محددة.

يُعد هذا النوع مُصمماً خصيصاً لضبط المعلمات. وهو الخيار المُفضل لتكوين عناوين المعدات وقنوات الاتصال ومعلمات الترميز الثابتة في أنظمة التحكم الصناعية.

جدول مقارنة أنواع مفاتيح DIP

تساعد هذه المقارنة البديهية مهندسي التصميم والمشتريات على اختيار مفتاح DIP المناسب بسرعة لمتطلبات المشاريع المختلفة:

الفوائد العملية الرئيسية لاستخدام مفاتيح DIP

1. خفض تكاليف تصميم المعدات

لا تحتاج العديد من الأجهزة الصناعية منخفضة الطاقة إلا إلى إعدادات بسيطة وثابتة للمعلمات. إن إضافة شاشات عرض أو واجهات تحكم دقيقة إضافية للإعدادات الأساسية ستزيد تكاليف الإنتاج بشكل كبير.

تدعم مفاتيح DIP التكوين المباشر للأجهزة دون الحاجة إلى دوائر مساعدة. وهي الحل الأمثل من حيث التكلفة للمعدات القياسية المنتجة بكميات كبيرة.

2. ذاكرة تهيئة إيقاف التشغيل

تعتمد إعدادات المعلمات البرمجية على بطاريات احتياطية لحفظ البيانات. سيؤدي تلف البطارية أو انقطاع التيار الكهربائي إلى فقدان المعلمات وظهور أخطاء في تشغيل الجهاز.

تعتمد مفاتيح DIP على تحديد المواقع الميكانيكية الفيزيائية. وتبقى الحالة المُهيأة ثابتة بشكل دائم، بغض النظر عن انقطاع التيار الكهربائي أو إعادة تشغيل المعدات. وهذا يُجنّب المهندسين في الموقع أعمال تصحيح الأخطاء المتكررة.

3. أمان أعلى للأجهزة

تواجه معايير البرمجيات مخاطر التلاعب عن بُعد، وتعطل البرامج، وأخطاء النظام. وقد تؤدي هذه المخاطر الخفية إلى تشغيل غير طبيعي للمعدات.

يتم ضبط إعدادات مفاتيح DIP من خلال مكونات مادية. ولا يمكن اختراقها أو تعديلها بسبب أعطال البرامج، مما يضمن استقرار معايير تشغيل المعدات وأمانها.

سيناريوهات التطبيقات الصناعية الشائعة

تُعد مفاتيح DIP (بما في ذلك طرازات SMD وDIP القياسية ذات 8 بت) ملحقات قياسية لأجهزة التحكم الإلكترونية والصناعية المختلفة:

- أنظمة التحكم الصناعية: ضبط عناوين Modbus لوحدات التحكم المنطقية القابلة للبرمجة (PLC)، ومعدلات نقل البيانات، ومعلمات الاتصال.

- أجهزة الكمبيوتر الطرفية: ضبط معلمات اللوحة الأم، ووظائف بطاقة التوسعة، وإعدادات منطق لوحة الألعاب

• أجهزة الترددات اللاسلكية: اضبط ترددات التشغيل والقنوات لأجهزة فتح أبواب المرآب وأجهزة الإرسال اللاسلكية الصناعية

دليل عملي لاختيار مفاتيح DIP للمهندسين

استنادًا إلى خبرة إنتاج لوحات الدوائر المطبوعة في الموقع وصيانة المعدات، تأكد من ثلاثة مؤشرات أساسية قبل شراء مفاتيح DIP:

1. عدد الوظائف

تأكد من بتات التكوين المطلوبة وفقًا لتصميم الدائرة. تتراوح بتات مفاتيح DIP الصناعية القياسية من بت واحد إلى 12 بت. احتفظ ببت أو بتين احتياطيين بشكل مناسب لترقيات وظائف المعدات اللاحقة لتجنب تعديل اللوحة الثانوية.

2. طريقة التركيب

اختر نوع التركيب المناسب لعملية الإنتاج لديك. يتناسب تركيب DIP عبر الثقوب مع عمليات اللحام التقليدية. أما نماذج SMD منخفضة الارتفاع للتركيب السطحي فهي مناسبة لخطوط إنتاج SMT الآلية وتصميمات لوحات الدوائر المطبوعة فائقة الصغر.

3. مقاوم للماء وسهل التنظيف

إذا كانت لوحات الدوائر المطبوعة الخاصة بك بحاجة إلى المرور بعمليات التنظيف التلقائي بعد اللحام، فإن مفاتيح DIP العادية ستحتوي على بقايا التدفق ومذيب التنظيف التي تدخل الهيكل الداخلي، مما يتسبب في ضعف الاتصال.

اختر مفاتيح DIP محكمة الإغلاق وقابلة للتنظيف مع حماية بشريط البوليميد. يمنع الشريط الواقي دخول الشوائب أثناء التنظيف ويمكن إزالته بعد الانتهاء، مما يضمن استقرار المفتاح على المدى الطويل.

الأسئلة الشائعة حول مفاتيح DIP الصناعية

س1: ماذا تعني درجة الصوت بالنسبة لمفاتيح DIP؟

يشير مصطلح "المسافة بين الأطراف" إلى المسافة بين مركزي طرفين متجاورين. تبلغ المسافة القياسية في هذا المجال 2.54 مم (0.1 بوصة)، وهي متوافقة مع معظم تصميمات لوحات الدوائر المطبوعة الشائعة. أما بالنسبة للأجهزة الصغيرة جدًا، فتتوفر نماذج بمسافة نصفية تبلغ 1.27 مم لتوفير مساحة على اللوحة.

س2: هل يمكنني تنظيف لوحات الدوائر المطبوعة المزودة بمفاتيح DIP؟

نعم، ولكن فقط لمفاتيح DIP المغلقة والقابلة للتنظيف. تأتي هذه المفاتيح مزودة بشريط حماية مؤقت على الأجزاء المنزلقة، مما يمنع دخول التدفق والغبار ومذيب التنظيف إلى الهيكل الميكانيكي الداخلي. ما عليك سوى إزالة الشريط بعد الانتهاء من عملية تنظيف لوحة الدوائر المطبوعة.

س3: ما هو العمر الافتراضي لمفاتيح DIP الصناعية؟

صُممت مفاتيح DIP للاستخدام مع تكوينات الأجهزة الثابتة، وليس للتشغيل اليومي المتكرر. ويُقدر عمرها الافتراضي الميكانيكي بما يتراوح بين 1000 و2000 عملية تشغيل. هذا العمر الافتراضي كافٍ تمامًا لتصحيح أخطاء المعدات وتركيبها وصيانتها الدورية طوال دورة حياتها.

س4: أيهما أفضل، مفتاح DIP من النوع المنزلق أم من النوع البيانو؟

يعتمد ذلك على موضع تركيب لوحة الدوائر المطبوعة (PCB). تُعدّ المفاتيح المنزلقة أفضل للوحات الدوائر المطبوعة المثبتة في الأعلى والتي توفر مساحة تشغيل، حيث تتيح فحصًا بديهيًا للحالة. أما المفاتيح البيانو فهي الخيار الأمثل للوحات الدوائر المطبوعة المثبتة على الحافة أو للأجهزة ذات المساحة العلوية المحجوبة، دون أي فرق في الأداء من حيث العمر الافتراضي والاستقرار.

س5: هل مفاتيح DIP الدوارة ضرورية لمشاريع التحكم الصناعية؟

تُستخدم مفاتيح DIP الدوارة خصيصًا لترميز العناوين وضبط القنوات. وبالمقارنة مع المفاتيح المنزلقة، فإنها توفر تحديدًا رقميًا أكثر دقة وتتجنب أخطاء التكوين. يُوصى بها بشدة لأنظمة التحكم الصناعية المتوازية متعددة الأجهزة التي تتطلب إدارة موحدة للعناوين.
